近日，由微特技術有限公司負責的武安市車谷水庫閘門遠程控制系統順利驗收，并交付使用。
項目背景
車谷水庫位于武安市西北部的南洺河上游的車谷村?？値烊?3799 萬 立方米，興利庫容 3122 萬立方米。設計灌溉面積 10.2 萬畝。設計裝機容量 1260 千瓦。是一座以蓄洪灌溉為主，兼顧防洪、發電、人畜飲水等綜合利用的中型水庫。
微特承接武安市車谷水庫此次改造的大壩啟閉機室部分共分為泄洪洞檢修閘門、 溢洪道閘檢修閘門、發電洞檢修閘門，各閘門尚未配置遠程控制系統，閘門控制室距離當?shù)刂蛋嗍逸^遠，對閘門的監視及控制極為不便。
解決方案
由微特為武安市車谷水庫提供的技術解決方案，全系統采用5套閘門現地操作箱和5套可編程控制單元及相關配套通信設施，采用可編程控制器控制方式設計。現地控制單元完成對閘門的數據采集及數據預處理，負責通過網絡傳送數據信息，并自動服從上位機的命令和管理。

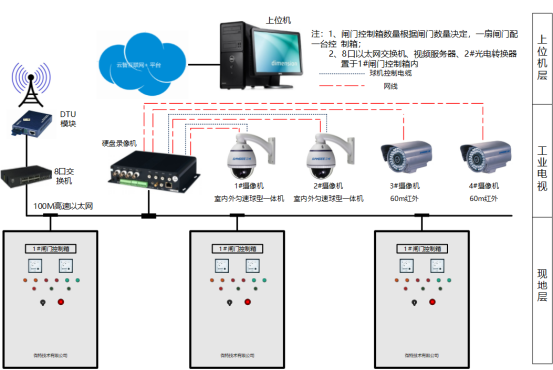

▲系統結構圖

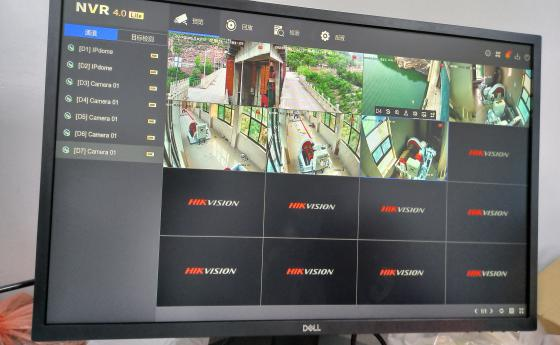

工業視頻子系統包括攝像機、傳輸、控制、顯示、存儲5大部分。攝像機通過線纜將視頻圖像傳輸?shù)娇刂浦鳈C(jī)，控制主機再將視頻信號分配到監視器，通過控制主機，操作人員可發出指令，對攝像機的上、下、左、右的動作進行控制及對鏡頭進行調焦變倍的操作，并可通過控制主機實現在多路攝像機的切換。利用特殊的錄像處理模式，可對圖像進行錄入、回放、處理等操作，使錄像效果達到最佳。實現緊急遠程提門和落門等操作。

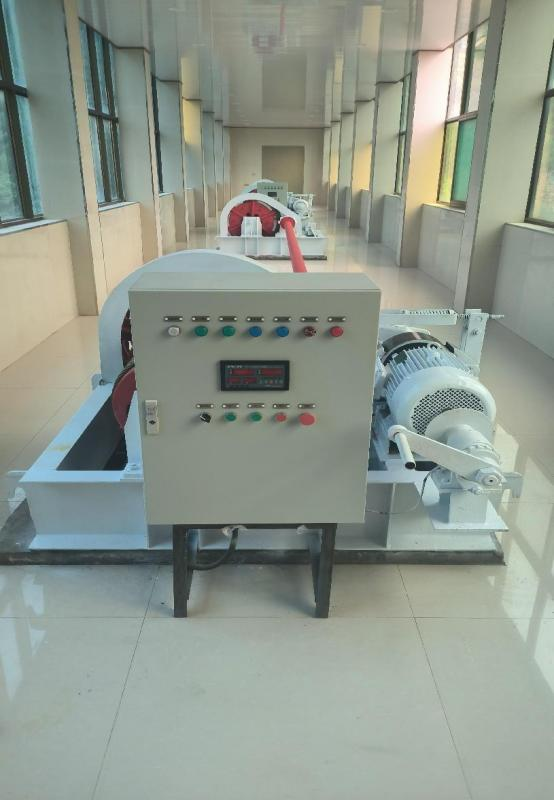

▲現地控制柜
方案實施效果
該系統的投入使用，實現了閘門24小時在線監測，實現了現地和遠方雙回路控制。為客戶的設備在線監測控制提供了可靠技術支撐。武安市車谷庫水庫遠程控制系統改造完成后，為水電站設備安全運行提供有力的保障！

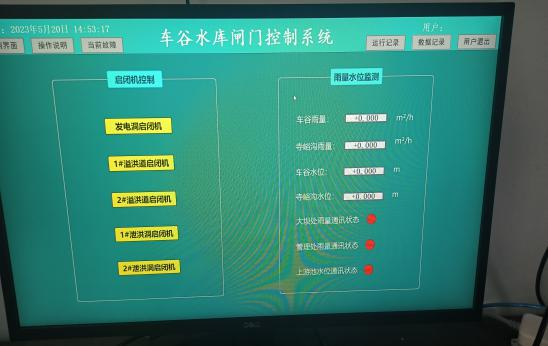

▲中控室遠程控制界面
近年來，微特已成為國內外眾多大中小型水電站起重機安全管理解決方案的合作品牌，微特以可靠的質量和口碑贏得國內數百家大中小型水電站的長期合作。
